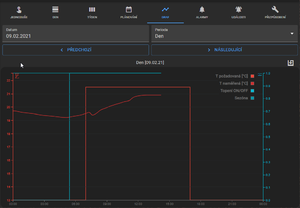

Graf slouží k vizualizaci časových dat. Například veličin typu teplota, průtok, výkon nebo třeba spotřeby v penězích, či stavů různých zařízení atp.

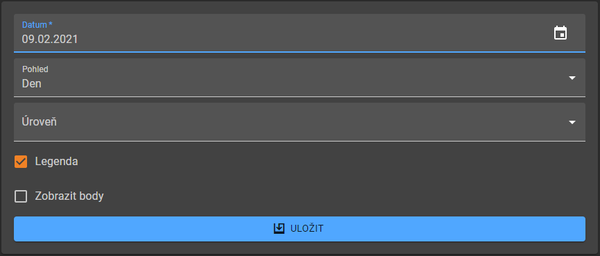

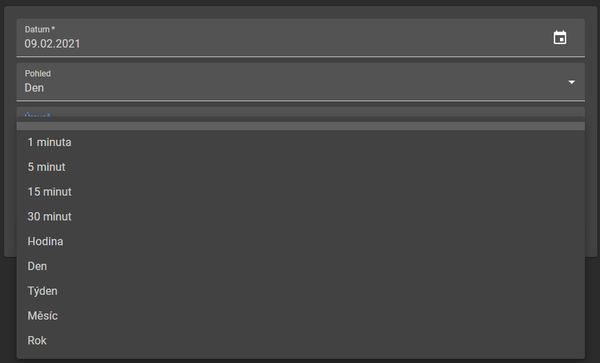

Pro přepínání peněžního grafu a grafu jiných hodnot, slouží přepínač v pravé horní časti. Ikonka ozubeného kolečka zobrazí panel nastavení. V tomto panelu lze zvolit datum, od kterého jsou data vykreslována, pohled (neboli periodu) tj. období, pro které jsou data zobrazena a úroveň, jenž říká jaká bude rozlišovací přesnost dat. Dále zde najdeme voliče zobrazení legendy, neboli popisků jednotlivých sérií dat a volbu zobrazit body, která, pokud je zapnuta, zvýrazní jednotlivé naměřené body v grafu a zjednoduší tím čtení samotných hodnot.

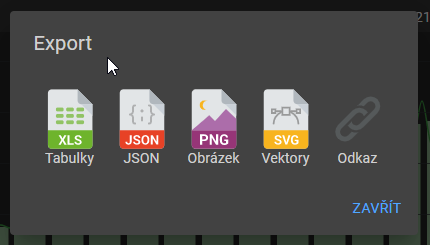

Graf je možné zvětšovat a zmenšovat kolečkem myši ši tažením prstů na dotykových zařízeních a klepnutím na bod v grafu se zobrazí data jednotlivých bodů. Nad grafem je umístěn navigátor, jenž umožňuje se rychle pohybovat v čase zpět a dopředu ve zvolených intervalech. Na hranici grafu v pravém horním rohu je ikonka exportu dat. Ta umožňuje samotný graf uložit v různých formátech a nebo vygenerovat URL odkaz použitelný v emailu či jako odkaz v dokumentu nebo jiné aplikaci.
